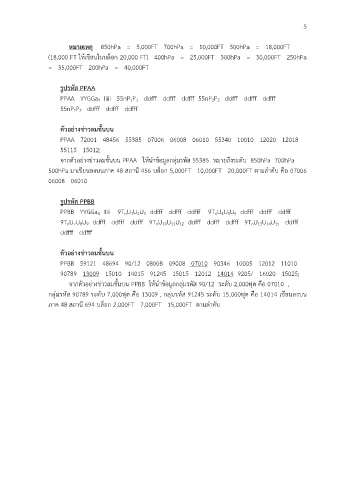

Page 9 - การเขียนแผนที่อากาศชั้นบน

5

หมายเหตุ 850hPa = 5,000FT 700hPa = 10,000FT 500hPa = 18,000FT
(18,000 FT ให้เขียนในบล็อก 20,000 FT) 400hPa = 25,000FT 300hPa = 30,000FT 250hPa

= 35,000FT 200hPa = 40,000FT

รูปรหัส PPAA
PPAA YYGGa4 IIiii 55nP1P1 ddfff ddfff ddfff 55nP2P2 ddfff ddfff ddfff

55nP2P2 ddfff ddfff ddfff

ตัวอย่างข่าวลมชั้นบน
PPAA 72001 48456 55385 07006 06008 06010 55340 10010 12020 12018

55115 15012;
จากตัวอย่างข่าวลมชั้นบน PPAA ให้นำข้อมูลกลุ่มรหัส 55385 หมายถึงระดับ 850hPa 700hPa
500hPa มาเขียนลงบนภาค 48 สถานี 456 บล็อก 5,000FT 10,000FT 20,000FT ตามลำดับ คือ 07006
06008 06010

รูปรหัส PPBB
PPBB YYGGa4 IIiii 9TnU1U2U3 ddfff ddfff ddfff 9TnU4U5U6 ddfff ddfff ddfff

9TnU7U8U9 ddfff ddfff ddfff 9TnU10U11U12 ddfff ddfff ddfff 9TnU13U14U15 ddfff
ddfff ddfff

ตัวอย่างข่าวลมชั้นบน
PPBB 59121 48694 90/12 08008 09008 07010 90346 10005 12012 11010

90789 13009 15010 14015 91245 15015 12012 14014 9205/ 16020 15025;
จากตัวอย่างข่าวลมชั้นบน PPBB ให้นำข้อมูลกลุ่มรหัส 90/12 ระดับ 2,000ฟุต คือ 07010 ,
กลุ่มรหัส 90789 ระดับ 7,000ฟุต คือ 13009 , กลุ่มรหัส 91245 ระดับ 15,000ฟุต คือ 14014 เขียนลงบน

ภาค 48 สถานี 694 บล็อก 2,000FT 7,000FT 15,000FT ตามลำดับ
