4

บทที่ 3

แผนที่ลมชั้นบน แบบ อต.ทอ.1013
เป็นแผนที่ขนาดเล็ก ประกอบด้วยบล็อกย่อย 6 บล็อก แต่ละบล็อกมีอาณาเขตดังนี้
ทิศเหนือ จรดเส้นรุ้ง 25 องศาเหนือ

ทิศใต้ จรดเส้นรุ้ง 5 องศาใต้
ทิศตะวันออก จรดเส้นแวง 125 องศาตะวันออก
ทิศตะวันตก จรดเส้นแวง 85 องศาตะวันออก

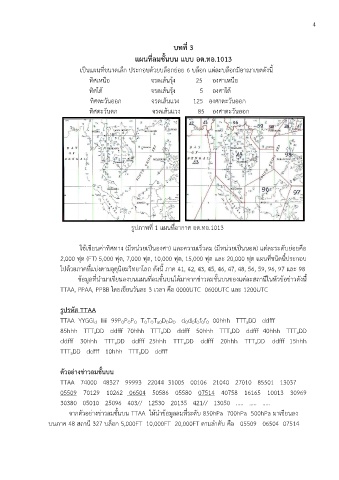

รูปภาพที่ 1 แผนที่อากาศ อต.ทอ.1013

ใช้เขียนค่าทิศทาง (มีหน่วยเป็นองศา) และความเร็วลม (มีหน่วยเป็นนอต) แต่ละระดับย่อยคือ

2,000 ฟุต (FT) 5,000 ฟุต, 7,000 ฟุต, 10,000 ฟุต, 15,000 ฟุต และ 20,000 ฟุต แผนที่ชนิดนี้ประกอบ
ไปด้วยภาคที่แบ่งตามอุตุนิยมวิทยาโลก ดังนี้ ภาค 41, 42, 43, 45, 46, 47, 48, 56, 59, 96, 97 และ 98
ข้อมูลที่นำมาเขียนลงบนแผนที่ลมชั้นบนได้มาจากข่าวลมชั้นบนของแต่ละสถานีในหัวข้อข่าวดังนี้
TTAA, PPAA, PPBB โดยเขียนวันละ 3 เวลา คือ 0000UTC 0600UTC และ 1200UTC

รูปรหัส TTAA
TTAA YYGGI d IIiii 99P OP OP O T OT OT aOD OD O d Od Of Of Of O 00hhh TTT aDD ddfff
85hhh TTTaDD ddfff 70hhh TTTaDD ddfff 50hhh TTTaDD ddfff 40hhh TTTaDD

ddfff 30hhh TTTaDD ddfff 25hhh TTTaDD ddfff 20hhh TTTaDD ddfff 15hhh
TTTaDD ddfff 10hhh TTTaDD ddfff

ตัวอย่างข่าวลมชั้นบน

TTAA 74000 48327 99993 22044 31005 00106 21040 27010 85501 13037
05509 70129 10262 06504 50586 05580 07514 40758 16165 10013 30969
30380 05010 25096 403// 12530 20135 421// 13050 ….. ….. …..
จากตัวอย่างข่าวลมชั้นบน TTAA ให้นำข้อมูลลมที่ระดับ 850hPa 700hPa 500hPa มาเขียนลง

บนภาค 48 สถานี 327 บล็อก 5,000FT 10,000FT 20,000FT ตามลำดับ คือ 05509 06504 07514
