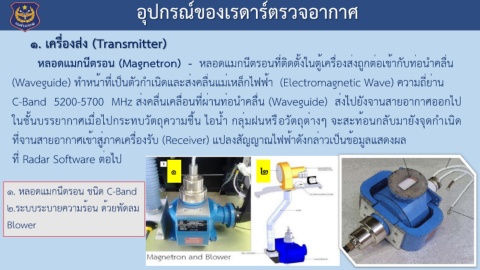

อุปกรณ์ของเรดาร์ตรวจอากาศ

๑. เครื่องส่ง (Transmitter)

หลอดแมกนีตรอน (Magnetron) - หลอดแมกนีตรอนที่ติดตั้งในตู้เครื่องส่งถูกต่อเข้ากับท่อนำคลื่น

(Waveguide) ทำหน้าที่เป็นตัวกำเนิดและส่งคลื่นแม่เหล็กไฟฟ้า (Electromagnetic Wave) ความถี่ย่าน

C-Band 5200-5700 MHz ส่งคลื่นเคลื่อนที่ผ่านท่อนำคลื่น (Waveguide) ส่งไปยังจานสายอากาศออกไป

ในชั้นบรรยากาศเมื่อไปกระทบวัตถุความชื้น ไอน้ำ กลุ่มฝนหรือวัตถุต่างๆ จะสะท้อนกลับมายังจุดกำเนิด

ที่จานสายอากาศเข้าสู่ภาคเครื่องรับ (Receiver) แปลงสัญญาณไฟฟ้าดังกล่าวเป็นข้อมูลแสดงผล

ที่ Radar Software ต่อไป

๑ ๒

๑. หลอดแมกนีตรอน ชนิด C-Band

๒.ระบบระบายความร้อน ด้วยพัดลม

Blower
