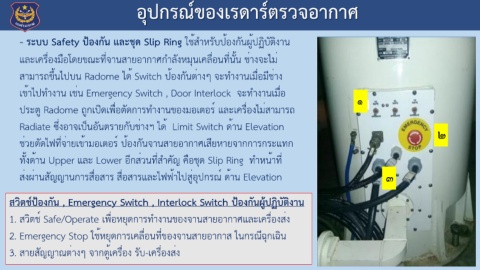

อุปกรณ์ของเรดาร์ตรวจอากาศ
- ระบบ Safety ป้องกัน และชุด Slip Ring ใช้สำหรับป้องกันผู้ปฏิบัติงาน
และเครื่องมือโดยขณะที่จานสายอากาศกำลังหมุนเคลื่อนที่นั้น ช่างจะไม่
สามารถขึ้นไปบน Radome ได้ Switch ป้องกันต่างๆ จะทำงานเมื่อมีช่าง
เข้าไปทำงาน เช่น Emergency Switch , Door Interlock จะทำงานเมื่อ ๑
ประตู Radome ถูกเปิดเพื่อตัดการทำงานของมอเตอร์ และเครื่องไม่สามารถ
Radiate ซึ่งอาจเป็นอันตรายกับช่างฯ ได้ Limit Switch ด้าน Elevation ๒
ช่วยตัดไฟที่จ่ายเข้ามอเตอร์ ป้องกันจานสายอากาศเสียหายจากการกระแทก
ทั้งด้าน Upper และ Lower อีกส่วนที่สำคัญ คือชุด Slip Ring ทำหน้าที่
ส่งผ่านสัญญานการสื่อสาร สื่อสารและไฟฟ้าไปสู่อุปกรณ์ ด้าน Elevation ๓
สวิตช์ป้องกัน , Emergency Switch , Interlock Switch ป้องกันผู้ปฏิบัติงาน
1. สวิตช์ Safe/Operate เพื่อหยุดการทำงานของจานสายอากาศและเครื่องส่ง
2. Emergency Stop ใช้หยุดการเคลื่อนที่ของจานสายอากาส ในกรณีฉุกเฉิน
3. สายสัญญาณต่างๆ จากตู้เครื่อง รับ-เครื่องส่ง
