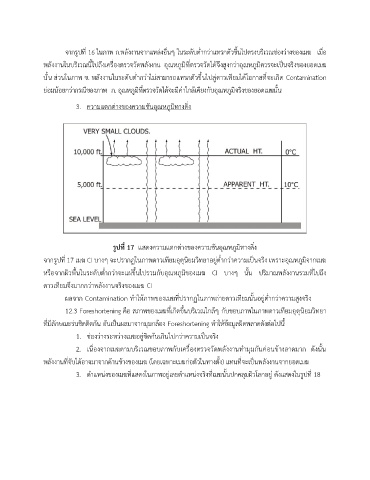

Page 24 - การแปลความภาพถ่ายดาวเทียมอุตุนิยมวิทยา
P. 24
จากรูปที่ 16 ในภาพ ก.พลังงานจากแหล่งอื่นๆ ในระดับต่ำกว่าแทรกตัวขึ้นไปตรงบริเวณช่องว่างของเมฆ เมื่อ
พลังงานในบริเวณนี้ไปถึงเครื่องตรวจวัดพลังงาน อุณหภูมิที่ตรวจวัดได้จึงสูงกว่าอุณหภูมิควรจะเป็นจริงของยอดเมฆ
นั้น ส่วนในภาพ ข. พลังงานในระดับต่ำกว่าไม่สามารถแทรกตัวขึ้นไปสู่ดาวเทียมได้โอกาสที่จะเกิด Contamination
่
้
ย่อมน้อยกว่ากรณีของภาพ ก. อุณหภูมิที่ตรวจวัดได้จะมีคาใกลเคียงกับอุณหภูมิจริงของยอดเมฆนั้น
3. ความแตกต่างของความชันอุณหภูมิทางดิ่ง
รูปที่ 17 แสดงความแตกต่างของความชันอุณหภูมิทางดิ่ง
จากรูปท 17 เมฆ CI บางๆ จะปรากฏในภาพดาวเทียมอุตุนิยมวิทยาอยู่ต่ำกว่าความเป็นจริง เพราะอุณหภูมิจากเมฆ
ี่
หรือจากผิวพื้นในระดับต่ำกว่าจะแผ่ขึ้นไปรวมกับอุณหภูมิของเมฆ CI บางๆ นั้น ปริมาณพลังงานรวมที่ไปถึง
ดาวเทียมจึงมากกว่าพลังงานจริงของเมฆ CI
ผลจาก Contamination ทำให้ภาพของเมฆทปรากฏในภาพถ่ายดาวเทียมนั้นอยู่ต่ำกว่าความสูงจริง
ี่
ี
ุ
12.3 Foreshortening คือ สภาพของเมฆที่เกิดขึ้นบริเวณใกล้ๆ กับขอบภาพในภาพดาวเทยมอุตนิยมวิทยา
ที่มีลักษณะร่นชิดติดกัน อันเป็นผลมาจากมุมกล้อง Foreshortening ทำให้ข้อมูลผิดพลาดดังต่อไปนี้
1. ช่องว่างระหว่างเมฆอยู่ชิดกันเกินไปกว่าความเป็นจริง
2. เนื่องจากเมฆตามบริเวณขอบภาพกับเครื่องตรวจวัดพลังงานทำมุมกันค่อนข้างลาดมาก ดังนั้น
พลังงานที่จับได้อาจมาจากด้านข้างของเมฆ (โดยเฉพาะเมฆก่อตัวในทางตั้ง) แทนที่จะเป็นพลังงานจากยอดเมฆ
3. ตำแหน่งของเมฆที่แสดงในภาพอยู่เลยตำแหน่งจริงที่เมฆนั้นปกคลุมผิวโลกอยู่ ดังแสดงในรูปที่ 18
