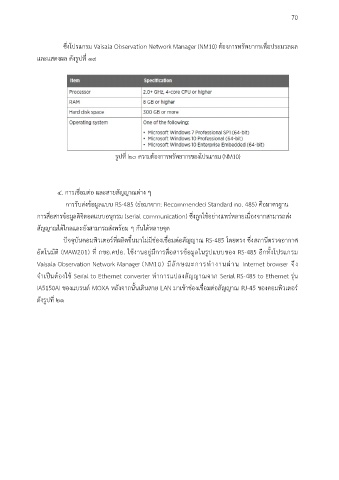

Page 74 - เครื่องมือตรวจอากาศและการจัดดำเนินงานสถานีตรวจอากาศ

70

ซึ่งโปรแกรม Vaisala Observation Network Manager (NM10) ต้องการทรัพยากรเพื่อประมวลผล

และแสดงผล ดังรูปที่ ๑๙

รูปที่ ๒๐ ความต้องการทรัพยากรของโปรแกรม (NM10)

๔. การเชื่อมต่อ และสายสัญญาณต่าง ๆ

การรับส่งข้อมูลแบบ RS-485 (ย่อมาจาก: Recommended Standard no. 485) คือมาตรฐาน
การสื่อสารข้อมูลดิจิตอลแบบอนุกรม (serial communication) ซึ่งถูกใช้อย่างแพร่หลายเนื่องจากสามารถส่ง

สัญญาณได้ไกลและยังสามารถส่งพร้อม ๆ กันได้หลายจุด

ิ
ปัจจุบันคอมพวเตอร์ที่ผลิตขึ้นมาไม่มีช่องเชื่อมต่อสัญญาณ RS-485 โดยตรง ซึ่งสถานีตรวจอากาศ
ี
อตโนมัติ (MAW201) ที่ กขอ.คปอ. ใช้งานอยู่มีการสื่อสารข้อมูลในรูปแบบของ RS-485 อกทั้งโปรแกรม
ั
Vaisala Observation Network Manager (NM 0 ) มีลักษณะการท างานผ่าน Internet browser จึง
1
จ าเป็นต้องใช้ Serial to Ethernet converter ท าการแปลงสัญญาณจาก Serial RS-485 to Ethernet รุ่น

IA5150AI ของแบรนด์ MOXA หลังจากนั้นเดินสาย LAN มาเข้าช่องเชื่อมต่อสัญญาณ RJ-45 ของคอมพวเตอร์
ิ
ดังรูปที่ ๒๑
