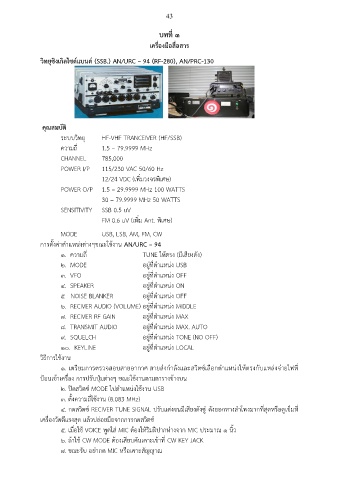

43

บทที่ ๓

เครื่องมือสื่อสาร

วิทยุซิงเกิลไซด์แบนด์ (SSB.) AN/URC – 94 (RF-280), AN/PRC-130

คุณสมบัต ิ
ระบบวิทยุ HF-VHF TRANCEIVER (HF/SSB)
ควำมถี่ 1.5 – 79.9999 MHz

CHANNEL 785,000
POWER I/P 115/230 VAC 50/60 Hz
12/24 VDC (เพิ่มวงจรพิเศษ)
POWER O/P 1.5 – 29.9999 MHz 100 WATTS
30 – 79.9999 MHz 50 WATTS

SENSITIVITY SSB 0.5 uV
FM 0.6 uV (เพิ่ม Ant. พิเศษ)

MODE USB, LSB, AM, FM, CW
กำรตั้งค่ำต ำแหน่งต่ำงๆขณะใช้งำน AN/URC – 94

๑. ควำมถี่ TUNE ให้ตรง (มีเสียงดัง)
๒. MODE อยู่ที่ต ำแหน่ง USB
๓. VFO อยู่ที่ต ำแหน่ง OFF
๔. SPEAKER อยู่ที่ต ำแหน่ง ON

๕ NOISE BLANKER อยู่ที่ต ำแหน่ง OFF
๖. RECIVER AUDIO (VOLUME) อยู่ที่ต ำแหน่ง MIDDLE
๗. RECIVER RF GAIN อยู่ที่ต ำแหน่ง MAX
๘. TRANSMIT AUDIO อยู่ที่ต ำแหน่ง MAX. AUTO

๙. SQUELCH อยู่ที่ต ำแหน่ง TONE (NO OFF)
๑๐. KEYLINE อยู่ที่ต ำแหน่ง LOCAL
วิธีกำรใช้งำน

่
๑. เตรียมกำรตรวจสอบสำยอำกำศ สำยสงก ำลงและสวิตซ์เลอกตำแหน่งให้ตรงกับแหลงจำยไฟท ี่
่
ื
ั
่

ป้อนเข้ำเครื่อง กำรปรับปุ่มต่ำงๆ ขณะใช้งำนตำมตำรำงข้ำงบน
๒. ปิดสวิตซ์ MODE ไปต ำแหน่งใช้งำน USB
๓. ตั้งควำมถี่ใช้งำน (8.083 MHz)
๔. กดสวิตซ์ RECIVER TUNE SIGNAL ปรับแต่งจนมีเสียงดังซู่ ดังออกทำงล ำโพงมำกทสดหรือดูเข็มท ี่
ี่
ุ
เครื่องวัดตีแรงสุด แล้วปล่อยมือจำกกำรกดสวิตซ์
๕. เมื่อใช้ VOICE พูดใส่ MIC ต้องให้ริมฝีปำกห่ำงจำก MIC ประมำณ ๑ นิ้ว
้
๖. ถ้ำใช CW MODE ต้องเสียบคันเคำะเข้ำที่ CW KEY JACK
๗. ขณะรับ อย่ำกด MIC หรือเคำะสัญญำณ
