13

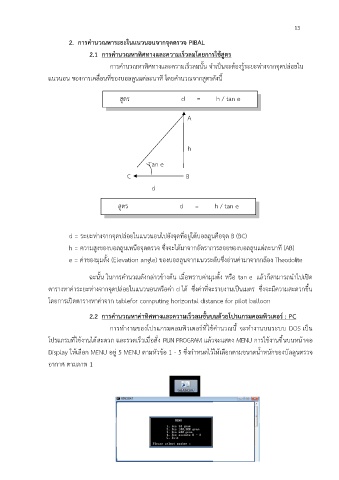

2. การคำนวณหาระยะในแนวนอนจากจุดตรวจ PIBAL
2.1 การคำนวณหาทิศทางและความเร็วลมโดยการใช้สูตร
การคำนวณหาทิศทางและความเร็วลมนั้น จำเป็นจะต้องรู้ระยะห่างจากจุดปล่อยใน
แนวนอน ของการเคลื่อนที่ของบอลลูนแต่ละนาที โดยคำนวณจากสูตรดังนี้
สูตร d = h / tan e
A
h
Tan e
C B
d
สูตร d = h / tan e
d = ระยะห่างจากจุดปล่อยในแนวนอนไปยังจุดที่อยู่ใต้บอลลูนคือจุด B (BC)
ั
h = ความสูงของบอลลูนเหนือจุดตรวจ ซึ่งจะได้มาจากอตราการลอยของบอลลูนแต่ละนาที (AB)
e = ค่าของมุมตั้ง (Elevation angle) ของบอลลูนจากแนวระดับซึ่งอ่านค่ามาจากกล้อง Theodolite
ฉะนั้น ในการคำนวณดังกล่าวข้างต้น เมื่อทราบค่ามุมตั้ง หรือ tan e แล้วก็สามารถนำไปเปิด
ตารางหาค่าระยะห่างจากจุดปล่อยในแนวนอนหรือค่า d ได้ ซึ่งค่าที่จะรายงานเป็นเมตร ซึ่งจะมีความสะดวกขึ้น
โดยการเปิดตารางหาค่าจาก tablefor computing horizontal distance for pilot balloon
2.2 การคำนวณหาค่าทิศทางและความเร็วลมชั้นบนด้วยโปรแกรมคอมพิวเตอร์ : PC
การทำงานของโปรแกรมคอมพิวเตอร์ที่ใช้คำนวณนี้ จะทำงานบนระบบ DOS เป็น
โปรแกรมที่ใช้งานได้สะดวก และรวดเร็วเมื่อสั่ง RUN PROGRAM แล้วจะแสดง MENU การใช้งานขึ้นบนหน้าจอ
Display ให้เลือก MENU อยู่ 5 MENU ตามหัวข้อ 1 - 5 ซึ่งกำหนดไว้ให้เลือกตามขนาดน้ำหนักของบัลลูนตรวจ
อากาศ ตามภาพ 1
