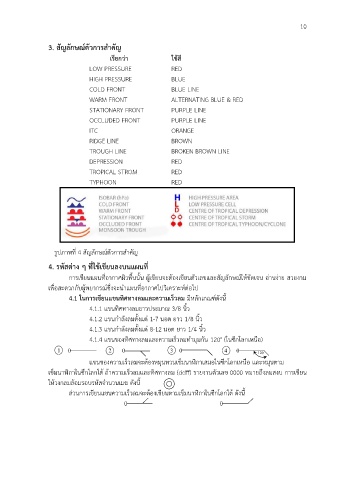

Page 14 - การเขียนแผนที่อากาศผิวพื้น

10

3. สัญลักษณ์ตัวการสำคัญ

เรียกว่า ใช้สี
LOW PRESSURE RED
HIGH PRESSURE BLUE
COLD FRONT BLUE LINE

WARM FRONT ALTERNATING BLUE & RED
STATIONARY FRONT PURPLE LINE
OCCLUDED FRONT PURPLE LINE
ITC ORANGE

RIDGE LINE BROWN
TROUGH LINE BROKEN BROWN LINE
DEPRESSION RED
TROPICAL STROM RED

TYPHOON RED

รูปภาพที่ 4 สัญลักษณ์ตัวการสำคัญ

4. รหัสต่าง ๆ ที่ใช้เขียนลงบนแผนที่

การเขียนแผนที่อากาศผิวพื้นนั้น ผู้เขียนจะต้องเขียนตัวเลขและสัญลักษณ์ให้ชัดเจน อ่านง่าย สวยงาม
เพื่อสะดวกกับผู้พยากรณ์ซึ่งจะนำแผนที่อากาศไปวิเคราะห์ต่อไป
4.1 ในการเขียนแขนทิศทางลมและความเร็วลม มีหลักเกณฑ์ดังนี้
4.1.1 แขนทิศทางลมยาวประมาณ 3/8 นิ้ว

4.1.2 แขนกำลังลมตั้งแต่ 1-7 นอต ยาว 1/8 นิ้ว
4.1.3 แขนกำลังลมตั้งแต่ 8-12 นอต ยาว 1/4 นิ้ว
4.1.4 แขนของทิศทางลมและความเร็วลมทำมุมกัน 120° (ในซีกโลกเหนือ)

1 0 2 0 3 0 4 0
120
แขนของความเร็วลมจะต้องหมุนทวนเข็มนาฬิกาเสมอในซีกโลกเหนือ และหมุนตาม
เข็มนาฬิกาในซีกโลกใต้ ถ้าความเร็วลมและทิศทางลม (ddff) รายงานตัวเลข 0000 หมายถึงลมสงบ การเขียน

ให้วงกลมล้อมรอบรหัสจำนวนเมฆ ดังนี้
ิ
ส่วนการเขียนแขนความเร็วลมจะต้องเขียนตามเขมนาฬกาในซีกโลกใต้ ดังนี้
็
0 0
