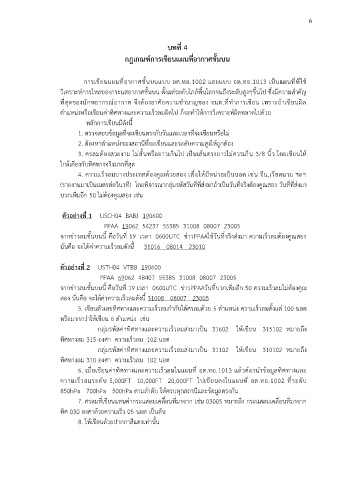

Page 11 - การเขียนแผนที่อากาศชั้นบน

6

บทที่ 4

กฎเกณฑ์การเขียนแผนที่อากาศชั้นบน

การเขียนแผนที่อากาศชั้นบนแบบ อต.ทอ.1002 และแบบ อต.ทอ.1013 เป็นแผนที่ที่ใช้
วิเคราะห์การไหลของกระแสอากาศชั้นบน ตั้งแต่ระดับใกล้พื้นโลกจนถึงระดับสูงๆขึ้นไป ซึ่งมีความสำคัญ
ที่สุดของนักพยากรณ์อากาศ จึงต้องอาศัยความชำนาญของ จนท.ที่ทำการเขียน เพราะถ้าเขียนผิด

ตำแหน่งหรือเขียนค่าทิศทางและความเร็วลมผิดไป ก็จะทำให้การวิเคราะห์ผิดพลาดไปด้วย
หลักการเขียนมีดังนี้
1. ตรวจสอบข้อมูลที่จะเขียนตรงกับวันและเวลาที่จะเขียนหรือไม่
2. ต้องหาตำแหน่งของสถานีที่จะเขียนและระดับความสูงให้ถูกต้อง
3. ศรลมต้องสวยงาม ไม่สั้นหรือยาวเกินไป เป็นเส้นตรงยาวไม่ควรเกิน 3/8 นิ้ว โดยเขียนให้

ใกล้เคียงกับทิศทางจริงมากที่สุด
4. ความเร็วลมบางประเทศต้องคูณด้วยสอง เพื่อให้มีหน่วยเป็นนอต เช่น จีน,เวียดนาม ฯลฯ
(รายงานมาเป็นเมตรต่อวินาที) โดยพิจารณากลุ่มรหัสวันที่ที่ส่งมาถ้าเป็นวันที่จริงต้องคูณสอง วันที่ที่ส่งมา

บวกเพิ่มอีก 50 ไม่ต้องคูณสอง เช่น

ตัวอย่างที่ 1 USCH04 BABJ 190600
PPAA 19062 54237 55385 31008 08007 23005

จากข่าวลมชั้นบนนี้ คือวันที่ 19 เวลา 0600UTC ข่าวPPAAใช้วันที่จริงส่งมา ความเร็วลมต้องคูณสอง
นั่นคือ จะได้ค่าความเร็วลมดังนี้ 31016 08014 23010

ตัวอย่างที่ 2 USTH04 VTBB 190600

PPAA 69062 48407 55385 31008 08007 23005
จากข่าวลมชั้นบนนี้ คือวันที่ 19 เวลา 0600UTC ข่าวPPAAวันที่บวกเพิ่มอีก 50 ความเร็วลมไม่ต้องคูณ
สอง นั่นคือ จะได้ค่าความเร็วลมดังนี้ 31008 08007 23005
5. เขียนตัวเลขทิศทางและความเร็วลมกำกับใต้ศรลมด้วย 5 ตำแหน่ง ความเร็วลมตั้งแต่ 100 นอต

หรือมากกว่าให้เขียน 6 ตำแหน่ง เช่น
กลุ่มรหัสค่าทิศทางและความเร็วลมส่งมาเป็น 31602 ให้เขียน 315102 หมายถึง
ทิศทางลม 315 องศา ความเร็วลม 102 นอต

กลุ่มรหัสค่าทิศทางและความเร็วลมส่งมาเป็น 31102 ให้เขียน 310102 หมายถึง
ทิศทางลม 310 องศา ความเร็วลม 102 นอต
6. เมื่อเขียนค่าทิศทางและความเร็วลมในแผนที่ อต.ทอ.1013 แล้วต้องนำข้อมูลทิศทางและ
ความเร็วลมระดับ 5,000FT 10,000FT 20,000FT ไปเขียนลงในแผนที่ อต.ทอ.1002 ที่ระดับ
850hPa 700hPa 500hPa ตามลำดับ ให้ครบทุกสถานีและข้อมูลตรงกัน

7. ศรลมที่เขียนแทนค่ากระแสลมเคลื่อนที่มาจาก เช่น 03005 หมายถึง กระแสลมเคลื่อนที่มาจาก
ทิศ 030 องศาด้วยความเร็ว 05 นอต เป็นต้น
8. ให้เขียนด้วยปากกาสีแดงเท่านั้น
