36

้
ิ่
ั
2.4 ควงบังคบจำนองศำดง (Vertical circle clamp screw) เพื่อ Clamp กลองให้อยู่ ในแนวรำบ โดยให้
ศูนย์ของจำนองศำตรงกับ Index ของ Vernier เพื่อวัดมุมดิ่ง
้
ั

2.5 ควำมสัมผสจำนองศำดง (Vertical circle tangent screw) เป็นควงที่ใชสำหรับ เลื่อนให้สำยใยรำบของ
ิ่
กล้องสัมผัสจุดที่ต้องกำรวัดมุมดิ่ง
ุ
3. จำนล่ำง (LOWERPLATE) หรือจำนองศำรำบของกล้อง ซึ่งจะติดกับแกนเพื่อสวมเข้ำกับแกนล่ำงสดทตดกับ
ิ
ี่
Foot screw
ั
ั้
้
4. ควงตงระดับ (LEVELLING SCREW) ชุดของควงตั้งระดบหรือควงสำมเส้ำนี้จะ ประกอบไปดวย
้
้
ั
ั้
้
ั
่
4.1 ควงสำมเสำใชตงระดบรำบของกลอง (Plate level) ซึ่งควงสำมเสำนี้จะเป็นตว Support แทนบนของ
้
ควงสำมำเส้ำ (Tribach)
4.2 แท่นบนของควงสำมเส้ำ (Tribach) จะเป็นโครงสร้ำงที่รับส่วนต่ำงๆ ของ กลอง
้
้
้
้
้
4.3 Trivet stage หรือฐำนของกลองเป็นฐำนที่ใชข้นขำกลองให้ข้ำกลอง ติดกับกล้อง
4.4 ถ้ำกล้อง Optical reading theodolite จะมีแผ่นสปริง (Sprimg plate) กด ส่วนล่ำงของ Foot screw
ถ้ำขันสกรูขำกล้องแน่น แผ่นสปริงจะกดแน่น ท ำให้ตั้งระดับบำก
ั
4.5 ควงสมผสทำงรำบของจำนลำง (Lower tangent screw) ใชหมุนให้สำยใยตดกับทหมำยหรือธงหลง ั
้
ี่
่
ั
ั
หรือเป้ำหลัง

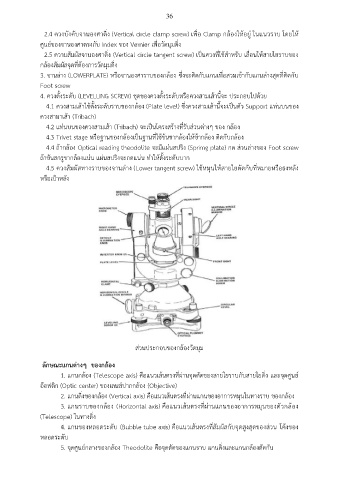

ส่วนประกอบของกล้องวัดมุม

ลักษณะแกนต่างๆ ของกล้อง
ู
ุ
1. แกนกล้อง (Telescope axis) คือแนวเส้นตรงที่ผ่ำนจดตัดของสำยใยรำบกับสำยใยดิ่ง และจุดศนย์
อ๊อฟติก (Optic center) ของเลนส์ปำกกล้อง (Objective)
2. แกนดิ่งของกล้อง (Vertical axis) คือแนวเส้นตรงที่ผ่ำนแกนของอำกำรหมุนในทำงรำบ ของกล้อง
3. แกนรำบของกลอง (Horizontal axis) คอแนวเสนตรงทผำนแกนของอำกำรหมุนของตวกลอง
ื
้
้
้
ี่
่
ั
(Telescope) ในทำงดิ่ง
่
้
ุ
้
4. แกนของหลอดระดบ (Bubble tube axis) คอแนวเสนตรงทสมผสกับจดสงสดของสวน โคงของ
ั
ื
ี่
ู
ุ
ั
ั
หลอดระดับ
5. จุดศูนย์กลำงของกล้อง Theodolite คือจุดตัดของแกนรำบ แกนดิ่งและแกนกล้องตัดกัน
