อุปกรณ์ของเรดาร์ตรวจอากาศ
๒. เครื่องรับ (Receiver)

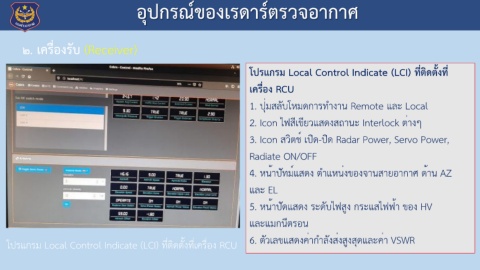

โปรแกรม Local Control Indicate (LCI) ที่ติดตั้งที่
เครื่อง RCU
1. ปุ่มสลับโหมดการทำงาน Remote และ Local
2. Icon ไฟสีเขียวแสดงสถานะ Interlock ต่างๆ
3. Icon สวิตช์ เปิด-ปิด Radar Power, Servo Power,
Radiate ON/OFF
4. หน้าปัทม์แสดง ตำแหน่งของจานสายอากาศ ด้าน AZ
และ EL
5. หน้าปัดแสดง ระดับไฟสูง กระแสไฟฟ้า ของ HV
และแมกนีตรอน
