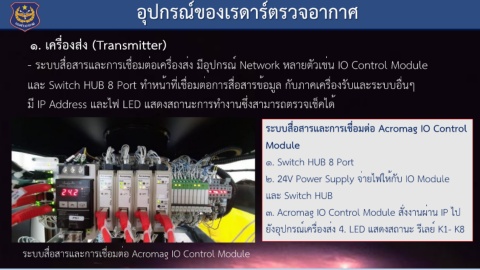

อุปกรณ์ของเรดาร์ตรวจอากาศ
๑. เครื่องส่ง (Transmitter)
- ระบบสื่อสารและการเชื่อมต่อเครื่องส่ง มีอุปกรณ์ Network หลายตัวเช่น IO Control Module
และ Switch HUB 8 Port ทำหน้าที่เชื่อมต่อการสื่อสารข้อมูล กับภาคเครื่องรับและระบบอื่นๆ
มี IP Address และไฟ LED แสดงสถานะการทำงานซึ่งสามารถตรวจเช็คได ้
ระบบสื่อสารและการเชื่อมต่อ Acromag IO Control
Module
๑. Switch HUB 8 Port
๒. 24V Power Supply จ่ายไฟให้กับ IO Module
และ Switch HUB
๓. Acromag IO Control Module สั่งงานผ่าน IP ไป
ยังอุปกรณ์เครื่องส่ง 4. LED แสดงสถานะ รีเลย์ K1- K8
ระบบสื่อสารและการเชื่อมต่อ Acromag IO Control Module
