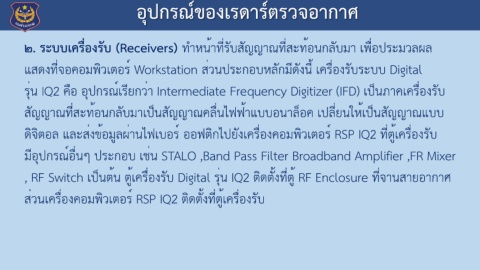

อุปกรณ์ของเรดาร์ตรวจอากาศ
๒. ระบบเครื่องรับ (Receivers) ทำหน้าที่รับสัญญาณที่สะท้อนกลับมา เพื่อประมวลผล
้
แสดงที่จอคอมพิวเตอร์ Workstation ส่วนประกอบหลักมีดังนี เครื่องรับระบบ Digital
รุ่น IQ2 คือ อุปกรณ์เรียกว่า Intermediate Frequency Digitizer (IFD) เป็นภาคเครื่องรับ
สัญญาณที่สะท้อนกลับมาเป็นสัญญาณคลื่นไฟฟ้าแบบอนาล็อค เปลี่ยนให้เป็นสัญญาณแบบ
ดิจิตอล และส่งข้อมูลผ่านไฟเบอร์ ออฟติกไปยังเครื่องคอมพิวเตอร์ RSP IQ2 ที่ตู้เครื่องรับ
มีอุปกรณ์อื่นๆ ประกอบ เช่น STALO ,Band Pass Filter Broadband Amplifier ,FR Mixer
, RF Switch เป็นต้น ตู้เครื่องรับ Digital รุ่น IQ2 ติดตั้งที่ตู้ RF Enclosure ที่จานสายอากาศ
ส่วนเครื่องคอมพิวเตอร์ RSP IQ2 ติดตั้งที่ตู้เครื่องรับ
