๑. สถานีตรวจอากาศอัตโนมัติ (MAW201) โดยทั่วไปจะประกอบด้วยส่วนประกอบที่แสดงในรายการ
ต่อไปนี้
ิ

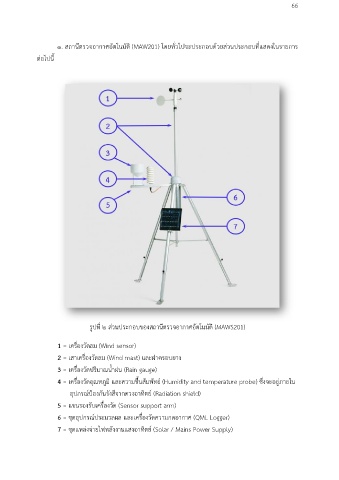

รูปที่ ๒ ส่วนประกอบของสถานีตรวจอากาศอัตโนมัต (MAWS201)
1 = เครื่องวัดลม (Wind sensor)
2 = เสาเครื่องวัดลม (Wind mast) และฝาครอบยาง
3 = เครื่องวัดปริมาณน้ำฝน (Rain gauge)
4 = เครื่องวัดอุณหภูมิ และความชื้นสัมพัทธ์ (Humidity and temperature probe) ซึ่งจะอยู่ภายใน
อุปกรณ์ป้องกันรังสีจากดวงอาทิตย์ (Radiation shield)
5 = แขนรองรับเครื่องวัด (Sensor support arm)
6 = ชุดอุปกรณ์ประมวลผล และเครื่องวัดความกดอากาศ (QML Logger)
7 = ชุดแหล่งจ่ายไฟพลังงานแสงอาทิตย์ (Solar / Mains Power Supply)
