Page 63 - wx_instruments I

63

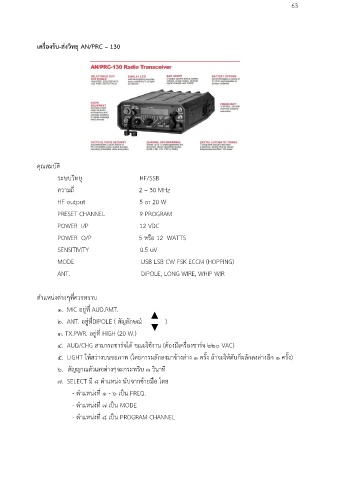

เครื่องรับ-ส่งวิทยุ AN/PRC – 130

คุณสมบัต ิ

ระบบวิทยุ HF/SSB
ความถี่ 2 – 30 MHz

HF output 5 or 20 W

PRESET CHANNEL 9 PROGRAM
POWER I/P 12 VDC

POWER O/P 5 หรือ 12 WATTS

SENSITIVITY 0.5 uV
MODE USB LSB CW FSK ECCM (HOPPING)

ANT. DIPOLE, LONG WIRE, WHIP WIR

ตำแหน่งต่างๆที่ควรทราบ

๑. MIC อยู่ท AUD.RMT. ▲
ี่
๒. ANT. อยู่ทDIPOLE ( สัญลักษณ์ )
ี่
๓. TX.PWR. อยู่ที่ HIGH (20 W.) ▼
๔. AUD/CHG สามารถชาร์จได้ ขณะใช้งาน (ต้องมีเครื่องชาร์จ ๒๒๐ VAC)

๕. LIGHT ให้สว่างบนจอภาพ (โดยการผลักลงมาข้างล่าง ๑ ครั้ง ถ้าจะให้ดับก็ผลักลงลางอีก ๑ ครั้ง)
่
๖. สัญญาณตัวเลขต่างๆจะกระพริบ ๓ วินาท ี
๗. SELECT มี ๘ ตำแหน่ง นับจากซ้ายมือ โดย

ี่
- ตำแหน่งท ๑ - ๖ เป็น FREQ.
- ตำแหน่งที่ ๗ เป็น MODE
- ตำแหน่งที่ ๘ เป็น PROGRAM CHANNEL
