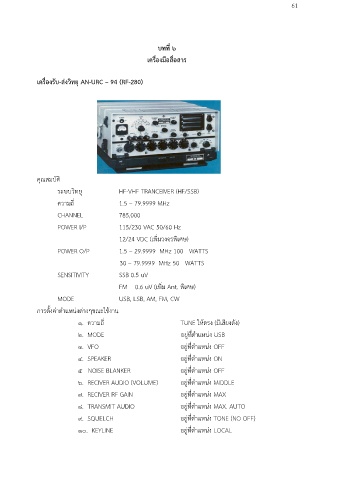

บทที่ ๖
เครื่องมือสื่อสาร
เครื่องรับ-ส่งวิทยุ AN-URC – 94 (RF-280)
คุณสมบัต ิ
ระบบวิทยุ HF-VHF TRANCEIVER (HF/SSB)
ความถี่ 1.5 – 79.9999 MHz
CHANNEL 785,000
POWER I/P 115/230 VAC 50/60 Hz
12/24 VDC (เพิ่มวงจรพิเศษ)
POWER O/P 1.5 – 29.9999 MHz 100 WATTS
30 – 79.9999 MHz 50 WATTS
SENSITIVITY SSB 0.5 uV
FM 0.6 uV (เพิ่ม Ant. พิเศษ)
MODE USB, LSB, AM, FM, CW
การตั้งค่าตำแหน่งต่างๆขณะใช้งาน
๑. ความถี่ TUNE ให้ตรง (มีเสียงดัง)
๒. MODE อยู่ทตำแหน่ง USB
ี่
๓. VFO อยู่ที่ตำแหน่ง OFF
๔. SPEAKER อยู่ที่ตำแหน่ง ON
๕ NOISE BLANKER อยู่ที่ตำแหน่ง OFF
๖. RECIVER AUDIO (VOLUME) อยู่ที่ตำแหน่ง MIDDLE
๗. RECIVER RF GAIN อยู่ที่ตำแหน่ง MAX
๘. TRANSMIT AUDIO อยู่ที่ตำแหน่ง MAX. AUTO
๙. SQUELCH อยู่ที่ตำแหน่ง TONE (NO OFF)
๑๐. KEYLINE อยู่ที่ตำแหน่ง LOCAL
