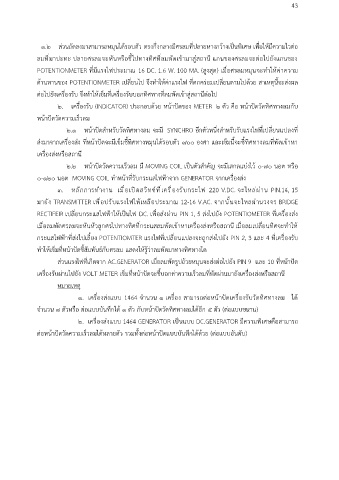

43

ี่
๑.๒ ส่วนถัดลงมาสามารถหมุนได้รอบตัว ตรงกึ่งกลางมีศรลมทปลายหางกว้างเป็นพิเศษ เพื่อให้มีความไวต่อ
ลมที่มาปะทะ ปลายศรลมจะหันหรือชี้ไปทางทิศที่ลมพัดเข้ามาสู่สถานี แกนของศรลมจะต่อไปยังแกนของ
POTENTIONMETER ที่มีแรงไฟประมาณ 16 DC. 1.6 W. 100 MA. (สูงสุด) เมื่อศรลมหมุนจะทำให้ค่าความ

่
ต้านทานของ POTENTIONMETER เปลี่ยนไป จึงทำให้ค่าแรงไฟ ที่ตกคร่อมเปลี่ยนตามไปด้วย สาเหตุนี้จะสงผล
ต่อไปยังเครื่องรับ จึงทำให้เข็มที่เครื่องรับบอกทิศทางที่ลมพัดเข้าสู่สถานีต่อไป
ิ
๒. เครื่องรับ (INDICATOR) ประกอบด้วย หน้าปัดของ METER ๒ ตัว คือ หน้าปัดวัดทศทางลมกับ
หน้าปัดวัดความเร็วลม
ี่
ิ
๒.๑ หน้าปัดสำหรับวัดทศทางลม จะมี SYNCHRO อีกตัวหนึ่งสำหรับรับแรงไฟที่เปลยนแปลงท ี่
ี้
ิ
ั
ิ
ส่งมาจากเครื่องส่ง ทหน้าปัดจะมีเข็มชี้ทศทางหมุนได้รอบตว ๓๖๐ องศา และเข็มนี้จะชทศทางลมทพัดเข้าหา
ี่
ี่
เครื่องส่งหรือสถานี
๒.๒ หน้าปัดวัดความเร็วลม มี MOVING COIL เป็นตัวสำคัญ จะมีเสกลแบ่งไว้ ๐-๗๐ นอต หรือ
๐-๑๒๐ นอต MOVING COIL ทำหน้าที่รับกระแสไฟฟ้าจาก GENERATOR จากเครื่องส่ง
๓. หลักการทำงาน เมื่อเปิดสวิทซ์ที่เครื่องรับกระไฟ 220 V.DC. จะไหล่ผ่าน PIN.14, 15

มายัง TRANSMITTER เพื่อปรับแรงไฟให้เหลือประมาณ 12-16 V.AC. จากนั้นจะไหลผ่านวงจร BRIDGE

RECTIFEIR เปลี่ยนกระแสไฟฟ้าให้เป็นไฟ DC. เพื่อส่งผ่าน PIN 1, 5 ส่งไปยัง POTENTIOMETER ที่เครื่องสง
่
เมื่อลมพัดศรลมจะหันหัวลูกศรไปทางทิศที่กระแสลมพัดเข้าหาเครื่องส่งหรือสถานี เมื่อลมเปลี่ยนทิศจะทำให้

กระแสไฟฟ้าที่ส่งไปเลี้ยง POTENTIOMTER แรงไฟที่เปลี่ยนแปลงจะถูกส่งไปยัง PIN 2, 3 และ 4 ที่เครื่องรับ

ทำให้เข็มทหน้าปัดชี้สัมพันธ์กับศรลม แสดงให้รู้ว่าลมพัดมาทางทิศทางใด
ี่
ี่
ส่วนแรงไฟที่เกิดจาก AC.GENERATOR เมื่อลมพัดรูปถ้วยหมุนจะส่งต่อไปยัง PIN 9 และ 10 ทหน้าปัด
ี่
เครื่องรับผ่านไปยัง VOLT METER เข็มทหน้าปัดจะชี้บอกค่าความเร็วลมที่พัดผ่านมายังเครื่องส่งหรือสถานี
หมายเหต
ุ
๑. เครื่องส่งแบบ 1464 จำนวน ๑ เครื่อง สามารถต่อหน้าปัดเครื่องรับวัดทิศทางลม ได ้

จำนวน ๗ ตัวหรือ ต่อแบบบันทึกได้ ๑ ตัว กับหน้าปัดวัดทิศทางลมได้อีก ๕ ตัว (ต่อแบบขนาน)
๒. เครื่องส่งแบบ 1464 GENERATOR เป็นแบบ DC.GENERATOR มีความพิเศษคือสามารถ

ต่อหน้าปัดวัดความเร็วลมได้หลายตัว รวมทั้งต่อหน้าปัดแบบบันทึกได้ด้วย (ต่อแบบอันดับ)
