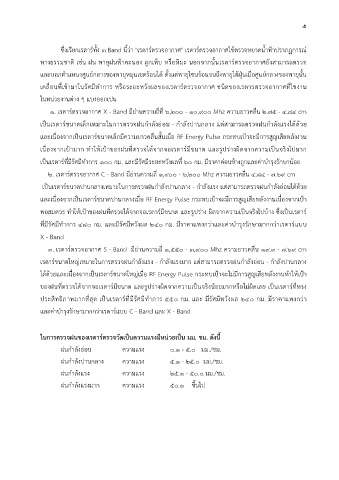

Page 9 - การตรวจอากาศด้วยเรดาร์
P. 9
๕
ซึ่งเรียกเรดาร์ทั้ง ๓ Band นี้ว่า "เรดาร์ตรวจอากาศ" เรดาร์ตรวจอากาศใช้ตรวจหยาดน้ำฟ้าปรากฏการณ์
้
ทางธรรมชาติ เช่น ฝน พายุฝนฟาคะนอง ลูกเห็บ หรือหิมะ นอกจากนั้นเรดาร์ตรวจอากาศยังสามารถตรวจ
และบอกตําแหนงศูนย์กลางของพายุหมุนเขตร้อนได้ ตั้งแต่พายุโซนร้อนจนถึงพายุไต้ฝุ่นเมื่อศูนย์กลางของพายุนั้น
เคลื่อนที่เข้ามาในรัศมีทำการ หรือระยะหวังผลของเรดาร์ตรวจอากาศ ชนิดของเรดารตรวจอากาศที่ใชงาน
ในหน่วยงานต่าง ๆ แบงออกเปน
๑. เรดาร์ตรวจอากาศ X - Band มีย่านความถี่ที่ ๖,๒๐๐ - ๑๐,๙๐๐ Mhz ความยาวคลื่น ๒.๗๕ - ๔.๘๔ cm
เป็นเรดาร์ขนาดเล็กเหมาะในการตรวจฝนกําลังออน - กําลังปานกลาง แต่สามารถตรวจฝนกําลังแรงได้ด้วย
่
และเนื่องจากเป็นเรดาร์ขนาดเล็กมีความยาวคลื่นสั้นเมื่อ RF Energy Pulse กระทบเป้าจะมีการสูญเสียพลังงาน
เนื่องจากเป้ามาก ทําให้เป้าของฝนที่ตรวจได้จากจอเรดาร์มีขนาด และรูปร่างผิดจากความเป็นจริงไปมาก
เป็นเรดาร์ที่มีรัศมีทําการ ๑๐๐ กม. และมีรัศมีระยะหวังผลที่ ๖๐ กม. มีราคาค่อนข้างถูกและค่าบํารุงรักษาน้อย
๒. เรดาร์ตรวจอากาศ C - Band มีย่านความถี่ ๓,๙๐๐ - ๖,๒๐๐ Mhz ความยาวคลื่น ๔.๘๔ - ๗.๖๙ cm
เป็นเรดาร์ขนาดปานกลางเหมาะในการตรวจฝนกําลังปานกลาง - กําลังแรง แต่สามารถตรวจฝนกําลังอ่อนได้ด้วย
และเนื่องจากเป็นเรดาร์ขนาดปานกลางเมื่อ RF Energy Pulse กระทบเป้าจะมีการสูญเสียพลังงานเนื่องจากเป้า
พอสมควร ทําให้เป้าของฝนที่ตรวจได้จากจอเรดาร์มีขนาด และรูปร่าง ผิดจากความเป็นจริงไปบ้าง ซึ่งเป็นเรดาร์
ที่มีรัศมีทําการ ๔๘๐ กม. และมีรัศมีหวังผล ๒๔๐ กม. มีราคาแพงกว่าและค่าบํารุงรักษามากกว่าเรดาร์แบบ
X - Band
๓. เรดาร์ตรวจอากาศ S - Band มีย่านความถี่ ๑,๕๕๐ - ๓,๙๐๐ Mhz ความยาวคลื่น ๑๙.๓ - ๗.๖๙ cm
เรดาร์ขนาดใหญ่เหมาะในการตรวจฝนกําลังแรง - กําลังแรงมาก แต่สามารถตรวจฝนกําลังออน - กําลังปานกลาง
่
ได้ด้วยและเนื่องจากเป็นเรดาร์ขนาดใหญ่เมื่อ RF Energy Pulse กระทบเป้าจะไม่มีการสูญเสียพลังงานทําให้เป้า
ของฝนที่ตรวจได้จากจอเรดาร์มีขนาด และรูปร่างผิดจากความเป็นจริงน้อยมากหรือไม่ผิดเลย เป็นเรดาร์ที่ทรง
ประสิทธิภาพมากที่สุด เป็นเรดาร์ที่มีรัศมีทําการ ๕๕๐ กม. และ มีรัศมีหวังผล ๒๔๐ กม. มีราคาแพงกว่า
และค่าบํารุงรักษามากกว่าเรดาร์แบบ C - Band และ X - Band
ี
ในการตรวจฝนของเรดาร์ตรวจวัดเป็นความแรงมหน่วยเป็น มม. ชม. ดังนี้
่
ฝนกำลังออน ความแรง ๐.๑ - ๕.๐ มม./ชม.
ฝนกำลังปานกลาง ความแรง ๕.๑ - ๒๕.๐ มม./ชม.
ฝนกำลังแรง ความแรง ๒๕.๑ - ๕๐.๐ มม./ชม.
ฝนกำลังแรงมาก ความแรง ๕๐.๑ ขึ้นไป
