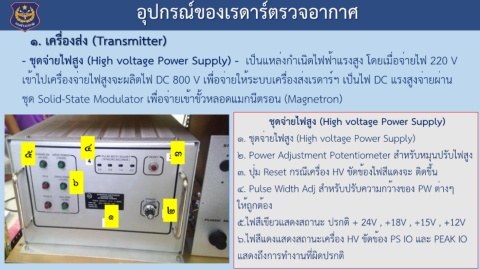

อุปกรณ์ของเรดาร์ตรวจอากาศ
๑. เครื่องส่ง (Transmitter)
- ชุดจ่ายไฟสูง (High voltage Power Supply) - เป็นแหล่งกำเนิดไฟฟ้าแรงสูง โดยเมื่อจ่ายไฟ 220 V
เข้าไปเครื่องจ่ายไฟสูงจะผลิตไฟ DC 800 V เพื่อจ่ายให้ระบบเครื่องส่งเรดาร์ฯ เป็นไฟ DC แรงสูงจ่ายผ่าน
ชุด Solid-State Modulator เพื่อจ่ายเข้าขั้วหลอดแมกนีตรอน (Magnetron)
ชุดจ่ายไฟสูง (High voltage Power Supply)
๑. ชุดจ่ายไฟสูง (High voltage Power Supply)
๕ ๔ ๓ ๒. Power Adjustment Potentiometer สำหรับหมุนปรับไฟสูง
๓. ปุ่ม Reset กรณีเครื่อง HV ขัดข้องไฟสีแดงจะ ติดขึ้น
๖ ๔. Pulse Width Adj สำหรับปรับความกว้างของ PW ต่างๆ
๑ ๒ ให้ถูกต้อง
๕.ไฟสีเขียวแสดงสถานะ ปรกติ + 24V , +18V , +15V , +12V
๖.ไฟสีแดงแสดงสถานะเครื่อง HV ขัดข้อง PS IO และ PEAK IO
แสดงถึงการทำงานที่ผิดปรกติ
