อุปกรณ์ของเรดาร์ตรวจอากาศ
๑. เครื่องส่ง (Transmitter)
เมื่อทำการปรับไฟสูง ค่า Voltage กระแสและค่ากำลังส่งสูงสุด จะปรากฏที่ จอ LCI ของเครื่องคอมพิวเตอร ์
RCU (จอแสดงผล KVM Chanel 1) สามารถแสดงสถานะทั้งหมดของระบบเครื่องเรดาร์ฯ ในการทำงานแบบ
LOCAL Mode สำหรับเจ้าหน้าที่ช่างตรวจเช็ค ตรวจซ่อม ใช้งาน

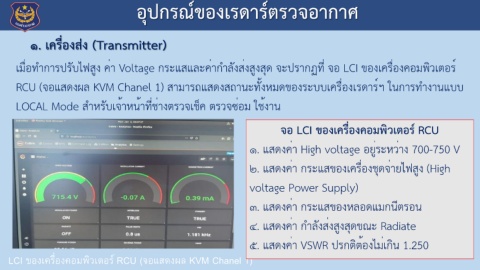

จอ LCI ของเครื่องคอมพิวเตอร์ RCU
๑. แสดงค่า High voltage อยู่ระหว่าง 700-750 V
๒. แสดงค่า กระแสของเครื่องชุดจ่ายไฟสูง (High
voltage Power Supply)
๓. แสดงค่า กระแสของหลอดแมกนีตรอน
๔. แสดงค่า กำลังส่งสูงสุดขณะ Radiate
๕. แสดงค่า VSWR ปรกติต้องไม่เกิน 1.250
่
LCI ของเครืองคอมพิวเตอร์ RCU (จอแสดงผล KVM Chanel 1)
