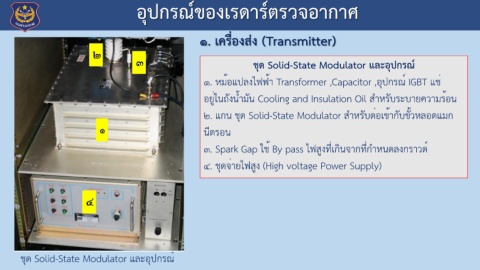

อุปกรณ์ของเรดาร์ตรวจอากาศ
๑. เครื่องส่ง (Transmitter)
๒
๓ ชุด Solid-State Modulator และอุปกรณ์
๑. หม้อแปลงไฟฟ้า Transformer ,Capacitor ,อุปกรณ์ IGBT แช่
อยู่ในถังน้ำมัน Cooling and Insulation Oil สำหรับระบายความร้อน
๒. แกน ชุด Solid-State Modulator สำหรับต่อเข้ากับขั้วหลอดแมก
๑ นีตรอน
๓. Spark Gap ใช้ By pass ไฟสูงที่เกินจากที่กำหนดลงกราวด์
๔. ชุดจ่ายไฟสูง (High voltage Power Supply)
๔
ชุด Solid-State Modulator และอุปกรณ์
