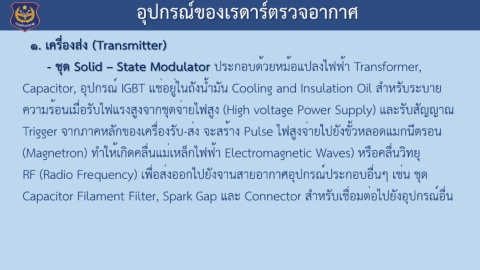

อุปกรณ์ของเรดาร์ตรวจอากาศ
๑. เครื่องส่ง (Transmitter)
- ชุด Solid – State Modulator ประกอบด้วยหม้อแปลงไฟฟ้า Transformer,
Capacitor, อุปกรณ์ IGBT แช่อยู่ในถังน้ำมัน Cooling and Insulation Oil สำหรับระบาย
ความร้อนเมื่อรับไฟแรงสูงจากชุดจ่ายไฟสูง (High voltage Power Supply) และรับสัญญาณ
Trigger จากภาคหลักของเครื่องรับ-ส่ง จะสร้าง Pulse ไฟสูงจ่ายไปยังขั้วหลอดแมกนีตรอน
(Magnetron) ทำให้เกิดคลื่นแม่เหล็กไฟฟ้า Electromagnetic Waves) หรือคลื่นวิทยุ
RF (Radio Frequency) เพื่อส่งออกไปยังจานสายอากาศอุปกรณ์ประกอบอื่นๆ เช่น ชุด
Capacitor Filament Filter, Spark Gap และ Connector สำหรับเชื่อมต่อไปยังอุปกรณ์อื่น
